Vodič za hidraulično ulje Hangcha paletne dizalice

1. Točna specifikacija: Što kažu Hangcha priručnici

Hangcha objavljuje specifikaciju hidrauličkog ulja u priručnicima za rad i održavanje za sve CBD-serije paletnih viličara. Specifikacija je dosljedna u cijelom rasponu:

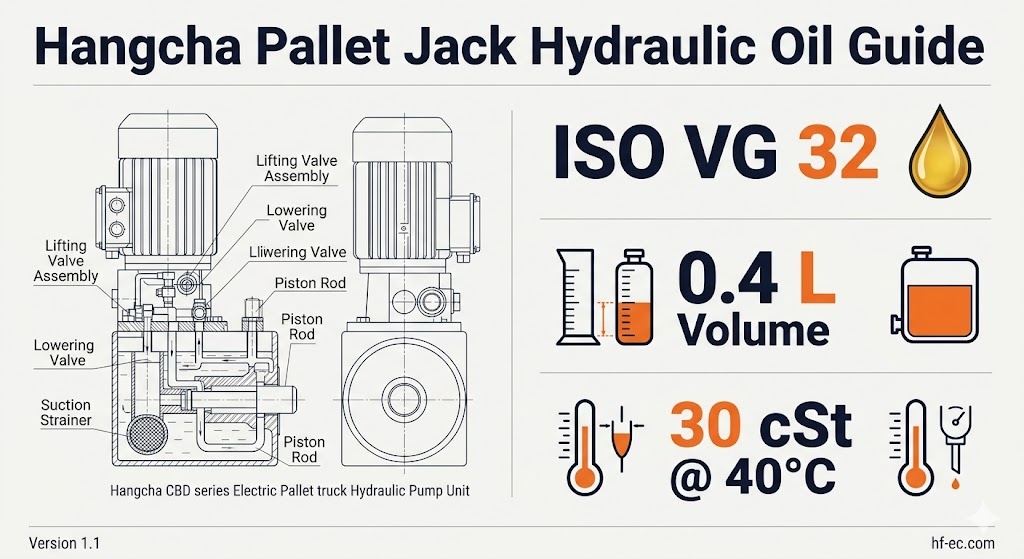

2. Razumijevanje ISO VG 32: Što ocjena zapravo znači

ISO VG (Viscosity Grade) je globalni sustav klasifikacije hidrauličkog ulja koji je objavila Međunarodna organizacija za standardizaciju. Broj se odnosi na kinematičku viskoznost ulja u centistokesima (cSt) izmjerenu na 40 stupnjeva C – standardnoj referentnoj temperaturi za hidrauličke sustave.

Zašto je viskoznost toliko važna u dizalici za palete? Hidraulički cilindar u paletnom viličaru visokotlačni je sustav malog volumena. Za razliku od velikog hidrauličkog kruga viličara, postoji vrlo malo prostora za pogreške. Ulje koje je pregusto ne može teći dovoljno brzo kroz prolaze pumpe malog promjera - ručku postaje teško pumpati i podizanje se usporava ili zaustavlja u hladnim uvjetima. Prerijetko ulje ne može održavati tlak u cilindru - vilice se pod opterećenjem postupno spuštaju prema dolje, što predstavlja i oštećenje proizvoda i sigurnosni rizik.

3. Prepoznavanje onečišćenog ili degradiranog ulja

Najbrži način za dijagnosticiranje hidrauličkog problema u dizalici je da pogledate ulje prije bilo čega drugog. Većina grešaka koje se pogrešno dijagnosticiraju kao kvar pumpe ili brtve zapravo su problemi s onečišćenjem ulja čije popravljanje ne košta gotovo ništa.

4. Korak po korak: Kako provjeriti i dopuniti hidrauličko ulje

Hangcha preporučuje provjeru razine hidrauličkog ulja svakih 6 mjeseci pri normalnom radu. Postupak je jednostavan, ali se mora izvesti s potpuno spuštenim vilicama - provjera s podignutim vilicama daje krivo očitanje jer je ulje ušlo u cilindar.

1

Spustite vilice do kraja na pod Postavite upravljačku ručicu na DOLJE i dopustite da vilice dosegnu najniži položaj. Sve se ulje mora vratiti u spremnik radi točne provjere razine. Nemojte izvoditi ovaj korak s teretom na vilicama.

2

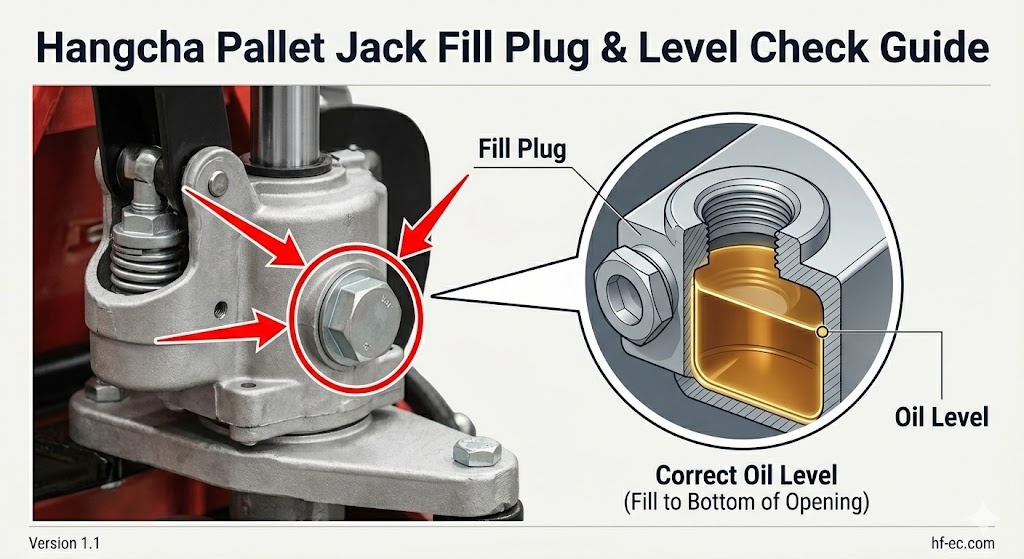

Pronađite čep za punjenje na jedinici hidraulične pumpe Na ručnim paletnim viličarima serije CBD, hidraulička pumpa nalazi se na dnu ručke. Čep za punjenje nalazi se na bočnoj strani kućišta pumpe - obično je šesterokutni čep ili čep s prorezima s podloškom. Očistite područje oko čepa prije otvaranja kako biste spriječili ulazak onečišćenja u spremnik.

3

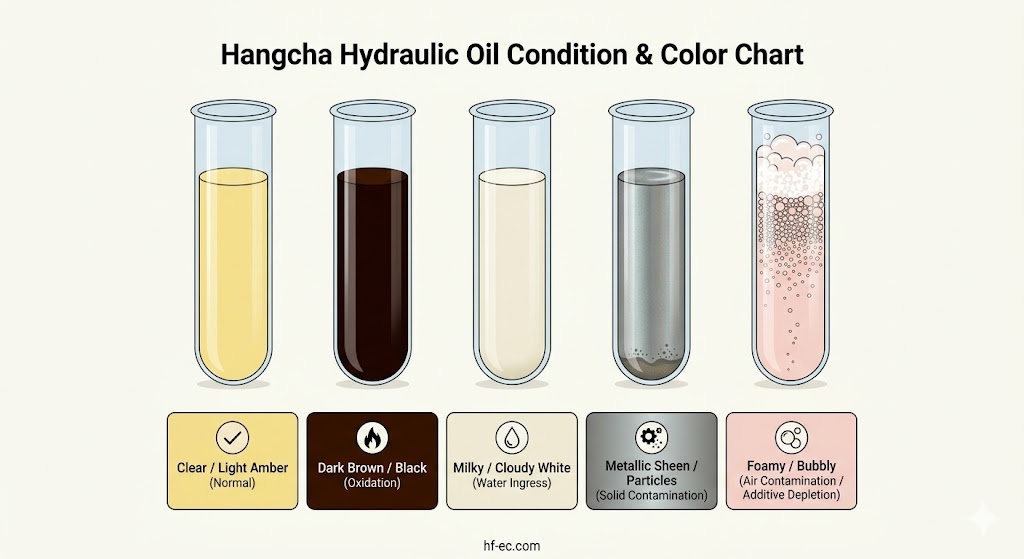

Uklonite čep za punjenje i provjerite ulje Razina ulja treba biti na ili blizu otvora za punjenje. Koristite čistu krpu koja ne ostavlja dlačice ili mjernu šipku za izvlačenje uzorka. Provjerite boju: prozirna jantarna = normalna; mliječno = onečišćenje vode; tamno smeđa = oksidacija; metalni sjaj = ostaci trošenja. Svako onečišćenje osim normalnog tamnjenja znači ispuštanje i zamjenu - nemojte dolijevati.

4

Dodajte hidrauličko ulje ISO VG 32 ako je razina ispod razine Upotrijebite čisti lijevak ili štrcaljku za polako dodavanje ulja. Napunite do dna otvora za punjenje - približno 0,4 L ukupnog kapaciteta. Nemojte prelijevati: višak ulja nema kamo otići kada se cilindar produži i istisnut će van kroz brtve, pojavljujući se kao curenje.

5

Čvrsto namjestite čep za punjenje i podlošku Prvo zategnite rukom, a zatim čvrsto zategnite ključem. Labav čep će curiti pod radnim tlakom. Zamijenite podlošku ako je deformirana ili oštećena - ravna gumena podloška jedina je brtva između spremnika i atmosfere.

6

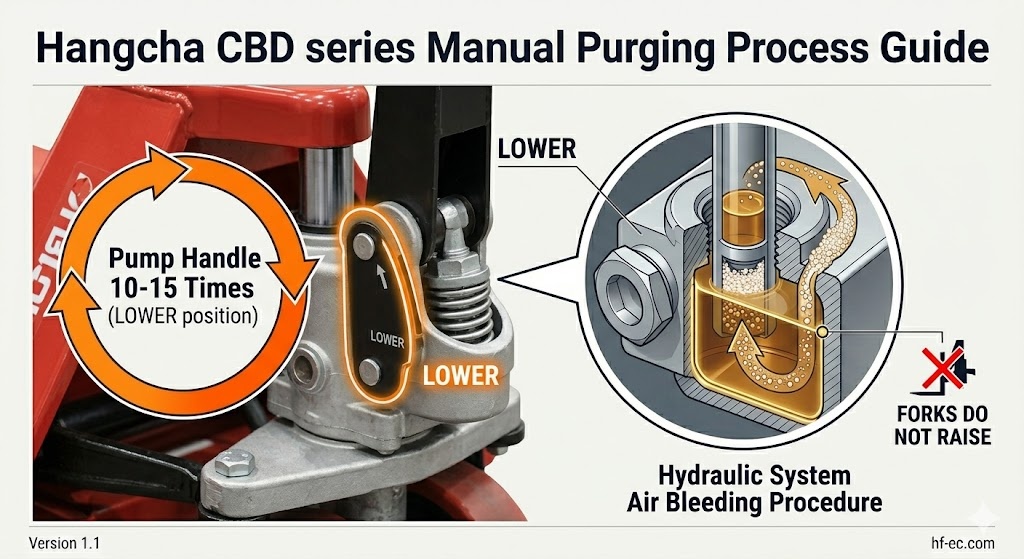

Ispustite zarobljeni zrak iz sustava Postavite upravljačku polugu na DOLJE. Pumpajte ručku 10 do 15 puta. Ovo pomiče ulje kroz krug i pročišćava svaki zrak uveden tijekom servisa. Zrak u sustavu uzrokuje iste simptome kao niska razina ulja - nepravilno ili neuspješno podizanje - tako da ovaj korak nije neobavezan.

7

Ispitajte funkciju podizanja i provjerite ima li curenja Pritisnite ručicu kako biste podigli vilice do kraja, a zatim ih spustite. Podizanje treba biti glatko i dosljedno. Obrišite područje pumpe i provjerite curi li ulje oko čepa za punjenje i baze cilindra. Zabilježite datum servisa i dodanu količinu ulja u svoj dnevnik održavanja.

5. Potpuna izmjena ulja: kada i kako

Dopunjavanje je održavanje. Potpuni ispust i zamjena su potrebni kada je ulje onečišćeno, kada je dosegnut interval ili nakon bilo kakvog popravka unutarnje brtve. Kontaminirano ulje koje je doliveno umjesto zamijenjeno nastavlja oštećivati ​​brtve i komponente pumpe - novo ulje se jednostavno pomiješa sa onečišćenjem.

Potpuni postupak promjene

1. Spustite vilice do kraja i postavite kamion na ravnu površinu preko odvodne posude ili upijajuće prostirke.
2. Skinite čep za punjenje potpuno i pustite da staro ulje iscuri u posudu. Na nekim modelima, odvodni vijak nalazi se na dnu kućišta pumpe - koristite ga ako je dostupan za čišći odvod.
3. Isperite spremnik s malom količinom svježeg ulja ISO VG 32. Provrtite i ocijedite. Time se uklanja mulj i zaostalo zagađeno ulje sa stijenki rezervoara. Jedno ispiranje je dovoljno osim ako je kontaminacija ozbiljna.
4. Pregledajte odvodni čep, čep za punjenje i podloške za habanje ili deformaciju. Zamijenite podloške ako ste u nedoumici - ne koštaju gotovo ništa u usporedbi s curenjem hidraulike.
5. Ponovno postavite odvodni čep ako se koristi, zatim napunite svježim ISO VG 32 do razine otvora čepa za punjenje (~0,4 L).
6. Zamijenite čep za punjenje sigurno s dobrim perilicom.
7. Odzračite sustav: Postavite ručicu na DOLJE, pumpajte ručicu 10-15 puta.
8. Testirajte, provjerite ima li curenja, zabilježite. Zabilježite datum, sate (ako su dostupni), marku ulja i stupanj koji se koristi te ime tehničara u dnevniku održavanja.

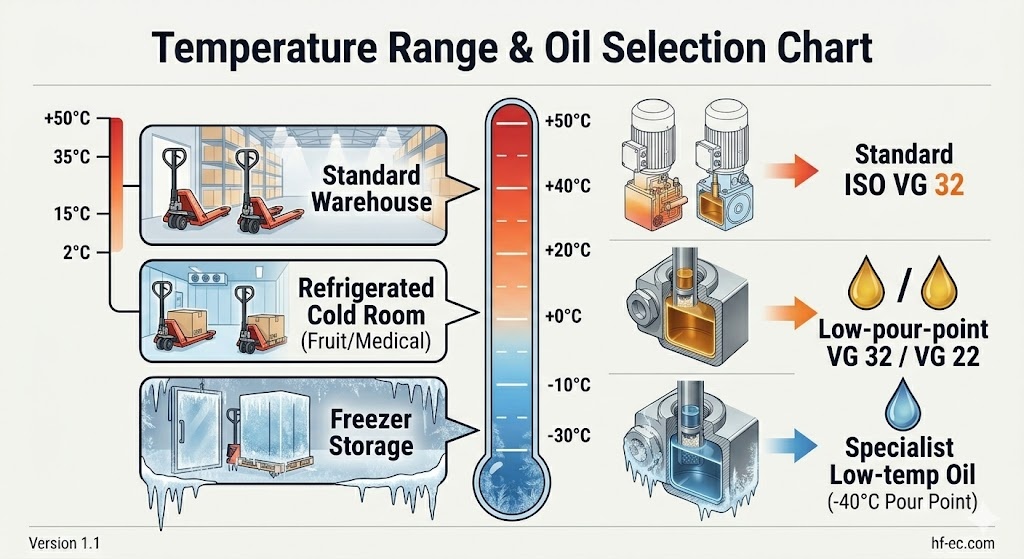

6. Primjene za hladno skladištenje: posebna razmatranja

Standardno hidrauličko ulje ISO VG 32 ima dobre performanse između približno 0 stupnjeva C i 50 stupnjeva C. U okruženjima hladnog skladištenja (2-8 stupnjeva C u hladnjaku; -20 stupnjeva C zamrznuto), ulje se značajno zgušnjava, uzrokujući iste simptome kao kod korištenja pogrešne kvalitete: teško pumpanje, sporo ili neuspješno podizanje i povećano trošenje pumpe.

Dodatni problem specifičan za hladno skladištenje: kondenzacija . Kada se paletni viličar pomiče iz rashladne prostorije (-20 stupnjeva C) do mjesta za utovar (20 stupnjeva C), vlaga se kondenzira na svim površinama, uključujući i unutrašnjost hidrauličkog spremnika. S vremenom to uzrokuje ulazak vode - mliječnu kontaminaciju uljem opisanu u odjeljku 3. U operacijama hladnog lanca, boju ulja provjeravajte češće (svaka 2-3 mjeseca umjesto svakih 6) i zamijenite na prvi znak zamućenja.

7. Hidrauličko ulje u Hangcha rasporedu održavanja

Hangchini rasporedi održavanja serije CBD integriraju provjere hidrauličkog ulja s drugim periodičnim zadacima održavanja. Intervali u nastavku temelje se na radu u jednoj smjeni pod normalnim uvjetima - proporcionalno smanjite intervale za rad u više smjena ili okruženja s prašnjavim/visokim temperaturama.
