Razumijevanje nazivnog kapaciteta i centra opterećenja paletnih viličara

1. dio: Zlatno pravilo kapaciteta paletnih viličara

Nazivni kapacitet paletnog viličara vrijedi samo kada je težište tereta usklađeno s centrom tereta specificiranim od strane proizvođača, obično 600 mm. Rad preko ove udaljenosti aktivira Smanjenje opterećenja , značajno smanjujući sigurnu granicu podizanja kako bi se spriječio hidraulički kvar i prevrtanje. Za svakih 100 mm težište opterećenja pomakne se prema naprijed, stvarni kapacitet dizanja može pasti za 15% do 20%.

2. dio: Razumijevanje fizike centra opterećenja (LC)

The Centar opterećenja (LC) je vodoravna udaljenost od okomite strane vilica do težišta tereta. U globalnom rukovanju materijalima, 600 mm je standardno mjerilo jer predstavlja središnju točku standardne palete od 1200 mm.

Uloga industrijskog standarda od 600 mm
Većina industrijskih paleta (GMA ili europaleta) duboke su 1200 mm. Ravnomjerno postavljanje težine osigurava Težište (CoG) sjedi točno na oznaci od 600 mm. Ako koristite duže vilice za nošenje dviju paleta ili velikih sanduka, CoG se pomiče prema vrhovima vilica, pretvarajući paletni viličar u nestabilnu polugu.

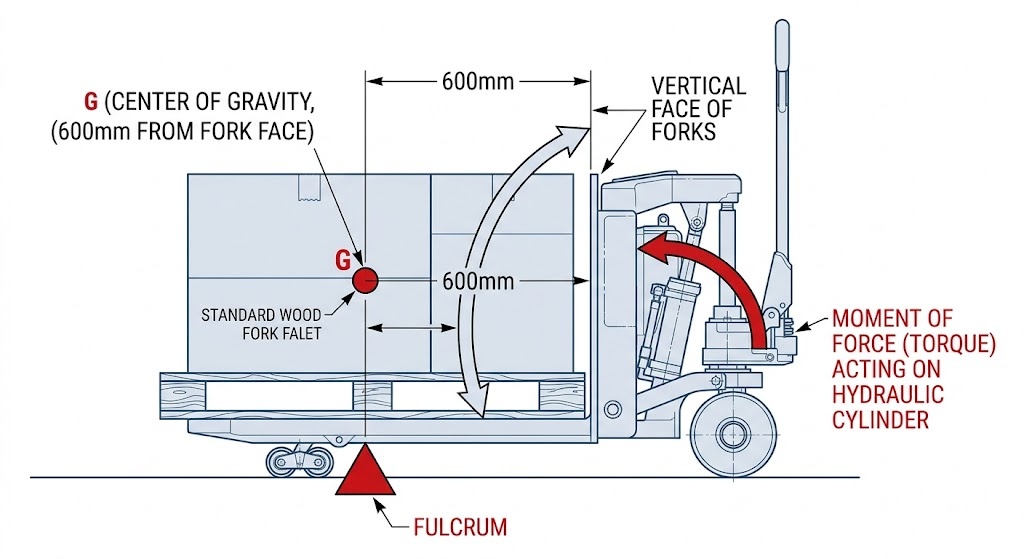

Princip poluge i točka oslonca

Paletni viličar radi kao Poluga klase 1 . Prednji teretni kotači djeluju kao Uporište . Kada se udaljenost između tereta i uporišne točke povećava, sila prema dolje (moment) koja djeluje na hidraulički sustav i šasiju eksponencijalno se povećava, čak i ako težina tereta ostaje ista.

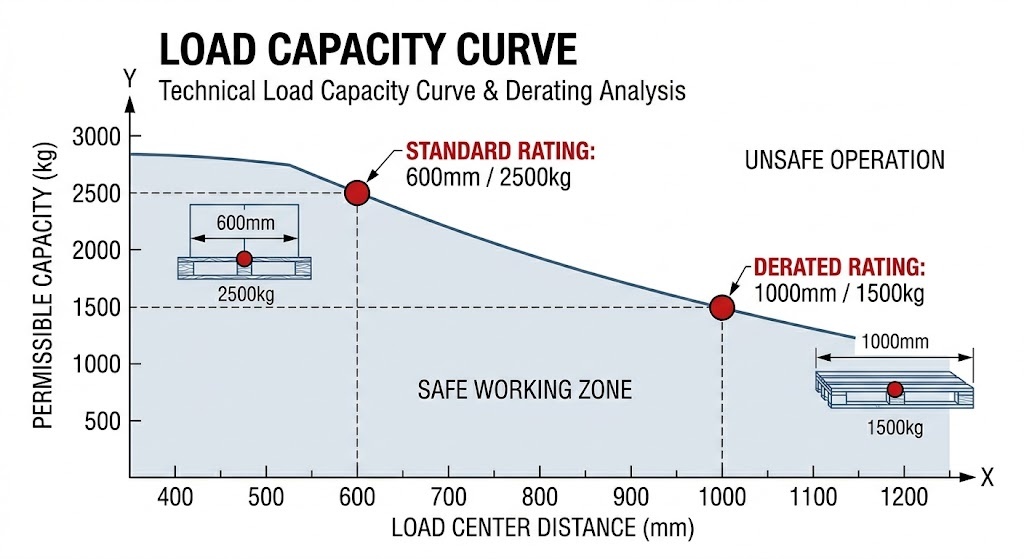

Dio 3: Tehnička stvarnost: Analiza smanjenja opterećenja

Smanjenje opterećenja je izračunato smanjenje maksimalnog kapaciteta dizanja stroja kako se središte opterećenja povećava. Ovo je nelinearni odnos koji diktira Načelo trenutaka . Kada se teret odmiče od korijena vilice, mehanička prednost se pomiče, stavljajući prekomjerno opterećenje na hidrauličke brtve i šasiju.

Logika izračuna smanjenja vrijednosti
Za procjenu sigurnog kapaciteta za nestandardna opterećenja, stručnjaci koriste omjer projektiranog trenutka i stvarnog trenutka.
Formula: Stvarni kapacitet = (Nazivni kapacitet * Standardni centar opterećenja) / Novi centar opterećenja

Primjer: Za kamion od 2500 kg koji pokušava podići sanduk s centrom opterećenja od 1000 mm:
(2500 * 600) / 1000 = 1500 kg.

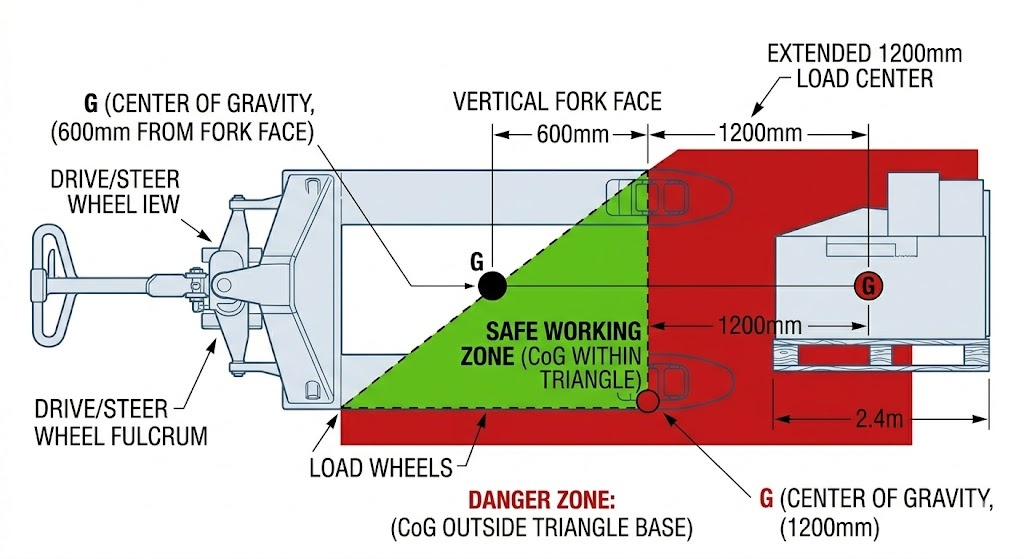

Dio 4: Inženjering za stabilnost: trokut stabilnosti

Za razliku od viličara s četiri kotača, paletni viličar oslanja se na specifičnu geometriju za održavanje ravnoteže. The Trokut stabilnosti sastoji se od pogonskog kotača (ili upravljača) i dva prednja teretna kotača.

Utjecaj centra gravitacije (CoG)

CoG mora cijelo vrijeme ostati unutar ovog trokuta. Kada je središte opterećenja prošireno, CoG se pomiče prema "bazi" trokuta (teretni kotači). Svaka vanjska sila — kao što je Mogućnost stupnjevanja (navigacija uz rampu od 5%) ili centrifugalna sila tijekom oštrog skretanja—može gurnuti CoG izvan otiska, što dovodi do bočnog prevrtanja ili nagiba prema naprijed.

Dinamički čimbenici koji utječu na stabilnost

• Moment inercije: Naglo ubrzanje ili kočenje u nuždi s produženim središtem opterećenja stvara veliki skok hidrauličkog tlaka.
• Razmak od tla: Opterećenja velikog kapaciteta u proširenim središtima uzrokuju otklon (blago savijanje) vilica. Ako je Spuštena visina već minimalan (npr. 85 mm), ovaj otklon može uzrokovati struganje vilica po tlu, što dovodi do naglog zaustavljanja.

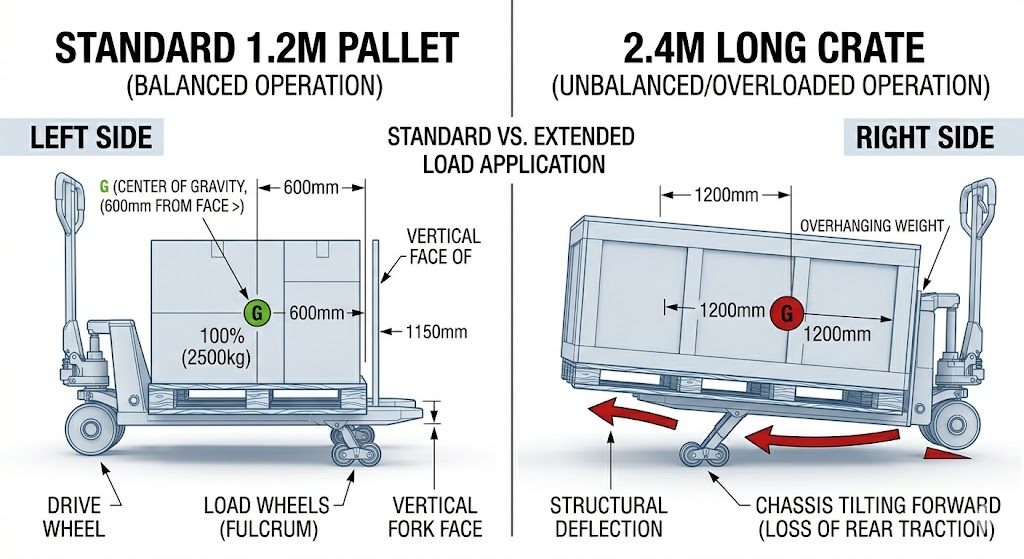

Dio 5: Strategije odabira specifične za industriju

Odabir paletnog viličara na temelju Nazivni kapacitet sama je uobičajena pogreška u nabavi. Okruženja visokih performansi zahtijevaju usklađivanje Preostali kapacitet prema specifičnom profilu opterećenja industrije.

Standardno skladištenje (FMCG)

• zahtjev: Učinkovitost visokog ciklusa za standardne palete od 1200 mm.
• Strategija: Držite se 1150 mm x 540 mm konfiguracija vilice. Ovo osigurava Centar opterećenja ostaje na 600 mm, zadržavajući 100% nazivnog kapaciteta i optimalni radijus okretanja (Ast).

Izgradnja i teška proizvodnja

• zahtjev: Rukovanje koncentriranim teretima (strojevi) ili raspodijeljenim dugim teretima (drvo/cijevi).
• Strategija: Za terete veće od 1500 mm duljine, a Šasija za teške uvjete rada od 3500 kg često je potrebno sigurno prenijeti teret od 1500 kg zbog Smanjenje opterećenja učinak. Provjerite Mogućnost stupnjevanja ako koristite rampe, jer proširena središta opterećenja smanjuju trakciju na pogonskom kotaču.

Hladni lanac i farmacija

• zahtjev: Usklađenost s higijenom i stabilnost u okruženjima niske temperature vuče.
• Strategija: Koristite Nehrđajući čelik modeli sa specijaliziranim netoksičnim hidrauličkim uljem. Imajte na umu da hladno okruženje može utjecati na postojanost hidrauličkog tlaka; provjerite značajke jedinice Ventil za smanjenje tlaka od preopterećenja kako bi se spriječio zamor konstrukcije tijekom "momenta sile" šiljaka.

Dio 6: Često postavljana pitanja (FAQ)

P1: Mogu li podići teret od 2000 kg ako je moj paletni viličar predviđen za 2500 kg?
odgovor: Da, ali samo ako je središte opterećenja 600 mm ili manje. Ako podižete nestandardni ili preveliki teret čiji centar gravitacije prelazi 600 mm, Smanjenje opterećenja učinak smanjuje vaš stvarni siguran kapacitet. Na primjer, pri središtu opterećenja od 1000 mm, kamion od 2500 kg može sigurno podnijeti samo približno 1500 kg.

P2: Kako duljina vilice utječe na stabilnost paletnog viličara?
odgovor: Duljina vilice diktira položaj vilice Uporište Point . Dok duže vilice (npr. 1800 mm) dopuštaju preveliki teret, one pomiču težište tereta dalje od pogonskog kotača. Ovo povećava Moment sile na hidrauličkom sustavu i pomiče težište (CoG) prema rubu Trokut stabilnosti , povećavajući rizik od prevrtanja.

P3: Što je "preostali kapacitet" u rukovanju materijalom?
odgovor: Preostali kapacitet je stvarni kapacitet dizanja opreme u specifičnoj, nestandardnoj konfiguraciji. Za razliku od Nazivni nazivni kapacitet (maksimalna težina u idealnim uvjetima), preostali kapacitet uzima u obzir čimbenike smanjenja kao što su produženi centri opterećenja, upotreba priključaka ili visoke visine dizanja.

P4: Zašto moj električni paletni viličar gubi trakciju kada prevozi dugačak teret?
odgovor: To je obično zbog Naginjanje šasije uzrokovano produženim središtem opterećenja. Kada je težina tereta koncentrirana previše naprijed (izvan prednjih kotača), stvara se učinak poluge koji podiže stražnji pogonski kotač. To smanjuje pritisak prema dolje potreban za trakciju, što dovodi do okretanja kotača i kompromitiranog kočenja.
